ما هو صمام الفراشة
صمام الفراشة عبارة عن آلية تنظم تدفق المواد داخل أقطار الأنابيب الكبيرة عن طريق دوران القرص ربع دورة. يتغذى القضيب من خلال مركز القرص ويتصل هذا القضيب بمحرك يتحكم في حركة القرص. يكون موضع القرص إما موازيًا أو متعامدًا مع تدفق الوسائط. ويختلف صمام الفراشة عن الصمامات الأخرى لأن القرص يكون دائمًا في التدفق مما يؤدي إلى تغير الضغط في أي موضع للصمام.
فوائد صمام الفراشة
بناء خفيف الوزن وصغير الحجم
يعمل الشريط المعدني الرفيع كآلية للتحكم في التدفق لصمامات الفراشة. يتصل القرص بالمشغل من خلال جذع خفيف الوزن. يقوم المصنعون بتحسين تصميم القرص للتأكد من أنه يتمتع بالقوة الكافية لتنظيم تدفق السوائل. ونتيجة لذلك، تقل المساحة المطلوبة لوضع القرص. أجسام صمامات الفراشة مدمجة وتحتل مساحة أصغر من أنواع الصمامات الأخرى. يمكن أن تتناسب الصمامات مع خطوط الأنابيب الموجودة في الأماكن الضيقة.
انخفاض الضغط المنخفض وعامل استرداد الضغط العالي
تتطلب أنظمة توزيع المياه ضخًا مستمرًا لتلبية طلبات المستهلكين. عندما يحدث انخفاض في الضغط في النظام، ترتفع متطلبات الطاقة للمضخات. تحفز الصمامات انخفاض الضغط عبر أقسام الأنابيب ويمكن أن تؤدي إلى إجهاد المضخات. قرص صمام الفراشة موجود دائمًا في التدفق. ومع ذلك، فإن بنيته خفيفة الوزن تضمن تقليل انخفاض الضغط عبر الصمام إلى الحد الأدنى. يحتوي القرص على عامل استرداد الضغط العالي ويستجيب بسرعة للتغيرات في ظروف ضغط الأنابيب.
سهولة التشغيل والتشغيل
يؤدي استخدام شريط معدني رفيع كآلية تنظيم التدفق إلى تبسيط تشغيل وتشغيل صمامات الفراشة. يتطلب القرص كميات صغيرة من القوة لمكافحة مقاومة الاحتكاك لسائل الخدمة. إن عزم الدوران المطلوب لبدء ربع دورة الصمام منخفض بنفس القدر.
متطلبات صيانة منخفضة
تحتوي صمامات الفراشة على عدد قليل من المكونات الداخلية، وتضمن الإنشاءات البسيطة تداخل أجزاء قليلة، مما يؤدي إلى تقليل الأعطال. لا تحتوي الصمامات على جيوب تحبس الحطام والأوساخ في المياه ومياه الصرف الصحي. ومع عدد أقل من الأعطال وتدخلات الصيانة، يمكن أن تعمل الصمامات من خلال عدة دورات، وهي جودة مرغوبة لتوزيع المياه على نطاق واسع وجمع مياه الصرف الصحي.
ختم سريع وفعال
تستجيب صمامات الفراشة بسرعة لإشارات التحكم. إنها تغلق بكفاءة ضد وسائط الخدمة. تتطلب تطبيقات توزيع المياه البلدية أعلى مستويات الدقة لضمان نقاء المياه وصلاحيتها للشرب. في أنظمة جمع ومعالجة مياه الصرف الصحي، تمنع الصمامات التسربات التي قد تؤثر على جودة العمليات.
-

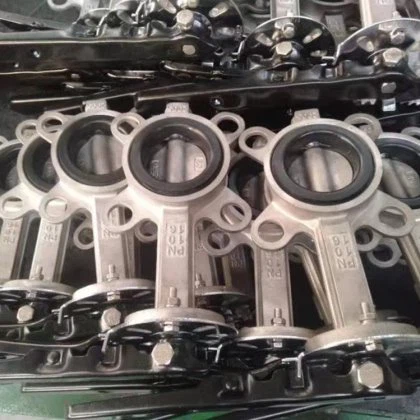

صمام فراشة العروة الفولاذ المقاوم للصدأ
وصف المنتج صمام الفراشة هو نوع من الصمامات ذات الربع لفة التي تتحكم في تدفق المنتج في خط الأنابيب. أضف إلى الاستفسار -
صمام فراشة العروة الفولاذ المقاوم للصدأ
النوع: صمامات الفراشة. دعم مخصص: OEM. مكان المنشأ: الصين. التطبيق: عام أضف إلى الاستفسار -
صمام الفراشة الفولاذ المقاوم للصدأ
اسم المنتج: الحديد الزهر الدكتايل wcb / الفولاذ المقاوم للصدأ رقاقة نوع شفة العروة صمام فراشة. أضف إلى الاستفسار
لماذا أخترتنا
معايير عالية الجودة
منتجاتنا مصنوعة وفقًا لمعايير الجودة العالية، مما يضمن متانة وطويلة الأمد. نحن نستخدم فقط أفضل المواد وأحدث تقنيات التصنيع لإنشاء منتجاتنا.
أسعار منافسة
نحن نقدم منتجاتنا الفلنجة بأسعار تنافسية، مما يضمن حصول عملائنا على أفضل قيمة ممكنة مقابل أموالهم.
خبرة
لدينا فريق من الخبراء الذين لديهم سنوات عديدة من الخبرة في صناعة الفلنجات.
خدمة الزبائن
نحن نفخر بتقديم خدمة عملاء ممتازة وضمان رضا عملائنا عن مشترياتهم. نحن جاهزون دائمًا للإجابة على أية أسئلة أو استفسارات قد تكون لدى عملائنا.
مكونات صمام الفراشة الرئيسية
جسم الصمام
يتناسب جسم الصمام بين حواف الأنابيب - وأكثر أنواع التوصيلات النهائية شيوعًا هي أنواع الحواف والعروة المزدوجة والرقاقات.
القرص
يتصل بجسم الصمام قرص يعمل كبوابة توقف أو تخنق تدفق السوائل؛ يمكن اعتباره معادلاً لبوابة في صمام البوابة، أو كرة في صمام كروي. عادةً ما يتم ملل القرص لاستقبال الجذع أو العمود. هناك العديد من الاختلافات في تصميم القرص واتجاهه والمواد من أجل تحسين التدفق و/أو الختم و/أو عزم دوران التشغيل.
مقعد
إن بطانة جسم الصمام الداخلي عبارة عن مادة مطاطية قوية أو ختم معدني مانع للتسرب يعمل على تثبيت القرص في مكانه في الوضع المغلق من أجل تحقيق الإغلاق الكامل. يضمن مقعد الجسم المتكامل المملوء باللحام والفولاذ المقاوم للصدأ من سلسلة 9881k وجه المقعد المقاوم للتآكل والتآكل. مع هذا النوع الخاص من تصميم المقاعد، من الممكن تصنيع الصمام المحكم وفقًا لمتطلبات EN12266 –A.
ينبع
إن عمود الصمام، والذي يشار إليه غالبًا باسم الجذع، هو المكون الذي يربط القرص بآلية التشغيل وينقل عزم الدوران من خلال نفسه.
الأختام
توجد موانع التسرب في واجهات متعددة داخل الصمام إما لضمان إحكام الغلق أثناء التشغيل أو لعزل وسائط العملية عن المكونات الداخلية للصمام للحصول على تصميم أكثر مرونة وفعالية من حيث التكلفة.
طريقة تشغيل صمام الفراشة
كهربائي
يستخدم مشغلًا كهربائيًا للتحكم في الصمام بإشارة تحكم 4-20 مللي أمبير، ويتم استخدامه عادةً للتنظيم عالي الدقة والتطبيق الحساس للوقت.
هوائي
يستخدم أيضًا للتطبيقات عالية الدقة ويستخدم الهواء المضغوط للتشغيل.
هيدروليكي
يستخدم عادة للتطبيقات التي تتطلب عزم دوران كبير لفتح وإغلاق الصمام، مثل تطبيقات الضغط العالي واللزوجة العالية.
يدوي
تستخدم صمامات الزبدة التي يتم تشغيلها يدويًا عجلة يدوية أو كرنك أو رافعة لتشغيل الصمام. عادةً ما يتم تجهيز الصمامات اليدوية الأصغر برافعة. وللأحجام الأكبر يتم توفير عجلات يدوية ويرافقها علبة تروس لنقل عزم الدوران بميزة ميكانيكية عالية. هناك طريقة أخرى للتشغيل اليدوي وهي حالات الاستخدام حيث يتم دفن الصمام تحت الأرض بدون فتحة تفتيش؛ في مثل هذه التطبيقات، يتم التشغيل باستخدام عمود دوران تمديد، ومحول / غطاء مربع، ومفتاح T مطابق من مستوى الأرض.
تطبيقات صمام الفراشة الشائعة
معالجة الغذاء
إن التصميم البسيط والمتانة العالية والصيانة المنخفضة هي الميزات اللازمة لتنظيم تدفق السوائل في أي نظام أنابيب. يُعد المقعد المعتمد بدرجة الغذاء هو الأفضل لقطاع تجهيز الأغذية، لذا يُفضل المقعد الأبيض. على الرغم من أن الصمامات القياسية المرنة غير معتمدة من 3A، إلا أن هناك العديد منها في السوق تحافظ على التوصيلات الصحية في الداخل والخارج. يمكن أن تتراوح مادة جسم الصمام من الحديد المطلي بالإيبوكسي إلى الحديد المطلي بالنايلون 11 إلى البرونز، 304SS، و316SS.
المصافي
يوجد صمام الفراشة بشكل شائع في مصافي التكرير. عادةً ما تستخدم هذه الصمامات عالية الأداء "المتطورة" بأجسام فولاذية، أو تصميم الإزاحة الثلاثية "الآمن ضد الحرائق" والمحكم ضد الفقاعات. تستخدم العديد من التطبيقات التي تتضمن الماء النسخة المثبتة بمرونة.
أغلق الصبابات
غالبًا ما يكون صمام الفراشة هو الخيار الأفضل كصمام إغلاق عام أعلى من 1.5"-148". تصميمها البسيط يسمح لها بشغل مساحة أقل ووزن أقل من الأنواع الأخرى من الصمامات. توفر هذه الصمامات إغلاقًا أكثر إحكامًا من بوابة الصمام الكروي وعادةً ما تكون محكمة الإغلاق. يكون هذا مفيدًا للغاية عند محاولة إيقاف تدفق السائل لأنه يمنع أي سائل من المرور عبر الأنبوب عند إغلاقه.
بناء السفن
نظرًا لمتانتها العالية في المياه المالحة، تُستخدم صمامات الفراشة بشكل شائع في السفن التي يتم فيها اختيار المواد المعتمدة من ABS. يعمل هذا النوع من الصمامات بشكل فعال على إنشاء حاجز مانع للماء في نظام الأنابيب الخاص بالسفينة لمنع أي تدفق في الأنبوب. كما يسمح حجمها الصغير باستخدامها في تلك المساحات الضيقة الشائعة على متن السفينة.
أنواع صمامات الفراشة الرئيسية
صمام فراشة بدون إزاحة
"متحدة المركز" أو "مقاعد مطاطية" هي أسماء أخرى للتصميم بدون إزاحة. الإزاحة الصفرية تعني عدم وجود إزاحة بواسطة ساق الصمام. يغلق الصمام عن طريق التداخل على طول حافة القرص عند الجذع بين القرص والمقعد المطاطي. يتمتع الصمام المطاطي بأقل معدل ضغط (يصل إلى 250 رطل لكل بوصة مربعة) ويتحمل الحرارة حتى 400 درجة فهرنهايت. ويغطي مقعده المطاطي الجسم لمنع ملامسة المادة التي تحافظ على نقاء الوسائط.
صمام فراشة مزدوج الإزاحة عالي الأداء
يُشار إلى صمام الفراشة هذا على أنه إزاحة مزدوجة لأن الإزاحة تكون في مكانين: عند خط مقعد القرص/ختم الجسم، وعند التجويف. يزيد الوضع خارج المركز من متانة الختم. تتحمل الصمامات عالية الأداء ضغطًا يصل إلى 1440 رطل لكل بوصة مربعة ودرجة حرارة تصل إلى 1200 درجة فهرنهايت. تحدث حركة الكامة من الجذع الموجود خلف القرص حيث تحتك أثناء الدوران عند 90 درجة لأول 10 درجات من الفتح، ولكن أيضًا ل 10 درجات من الإغلاق.
صمام فراشة ثلاثي الإزاحة
أفضل نوع من صمامات الفراشة لأنظمة الضغط العالي هو صمام الفراشة الثلاثي الإزاحة. من بين الأنواع الثلاثة، يعد الإزاحة الثلاثية هو الأكثر تقدمًا مع انبعاثات أقل ومصمم للعمل مع بيئات مختلفة. تبلغ درجة تحمله للحرارة 1200 درجة فهرنهايت حيث يمكنه تحمل ضغط يصل إلى 1480 رطل لكل بوصة مربعة. مثل صمام الإزاحة المزدوج، يتكون صمام الإزاحة الثلاثي من إزاحتين يقعان في المركز، ولكن مع إزاحة ثالثة لها حركة كام مع إغلاق مخروطي بزاوية قائمة. إنه عديم الاحتكاك ويدوم طويلاً بسبب عدم اتصال مكونات الختم المعدنية حتى النقطة النهائية.
مكونات صمام الفراشة
01/
جسم الصمام
مصنوع من مادة صلبة وصلبة، جسم الصمام يضم ويحمي القرص والمكونات الداخلية الأخرى لصمام الفراشة. فهو يربط الصمام بنظام الأنابيب وبآلية التشغيل الخارجية التي تتحكم في القرص. عندما يكون القرص متعامدًا مع منطقة المقطع العرضي للتدفق، يتم إعاقة السائل بالكامل من التدفق خارج الصمام. وبخلاف ذلك، يُسمح للسائل بالتدفق عبر المساحة الموجودة بين المقعد والقرص. يستغرق الأمر دورانًا بمقدار 90 درجة من الوضع المغلق للقرص للسماح بفتح أو إغلاق الصمام بالكامل. يتم اختناق التدفق عند تدوير القرص أقل من 90 درجة.
02/
ينبع
الجذع عبارة عن عمود يربط القرص بآلية التشغيل الخارجية. إنه محكم الغلق بحلقات على شكل حرف O وبطانات لمنع تسرب السوائل. يمكن تصنيع الجذع من عمود مكون من قطعة واحدة أو عمود من قطعتين (جذع منقسم). يعتمد موضع محور الجذع واتصاله بالقرص على نوع صمام الفراشة.
03/
مقعد أو حلقة الختم
إن مقعد الصمام لصمامات الفراشة الأساسية متحدة المركز عبارة عن حلقة توفر الختم بين حافة القرص وجسم الصمام عندما يكون في وضع مغلق. إن عملية الختم الخاصة بها ضرورية لتجنب تسرب أي سائل إلى تفريغ صمام الفراشة. نظرًا لأن القرص ينزلق على سطح المقعد أثناء فتح الصمام، فيجب أن يكون مصنوعًا من مادة ذات معامل احتكاك منخفض. ويمكن جعل مقعد صمام الفراشة مقعدًا ناعمًا أو مقعدًا معدنيًا. مادة المقعد تحد من معدل درجة الحرارة والضغط لصمام الفراشة.
04/
آلية التشغيل
تتحكم آلية التشغيل الخارجية لصمام الفراشة في تدفق السائل عبر الصمام. يمكن تشغيلها عن طريق التدوير اليدوي للساق أو عن طريق التشغيل التلقائي. يتضمن التشغيل اليدوي لصمامات الفراشة تطبيق عزم الدوران على الرافعة أو العجلة اليدوية المتصلة بالساق. يمكن للرافعات ضبط الصمام في وضع مغلق أو مفتوح بالكامل أو مفتوح جزئيًا. تم تجهيز صمامات الفراشة الأكبر حجمًا بعجلات يدوية وعلب تروس لزيادة عزم الدوران وللمساعدة في فتح وإغلاق الصمام.
05/
إزاحة ثلاثية
يحتوي الإزاحة الثلاثية على ثلاثة مراكز غريب الأطوار يقع كل منها بشكل مختلف في الصمام. يتم وضع غريب الأطوار في موضع الإزاحة لتشكيل شكل مخروطي إزاحة لإنشاء مخروط زاوية قائم.
06/
جلبة أو تحمل
تحدد جودة ونوع الجلبة طول عمر صمام الفراشة. أفضل البطانات مقاومة للتآكل والتآكل وتستخدم للتحكم الدقيق، والحد من التيار، وتبديل المواد الكيميائية والبتروكيماويات والكلور وإنتاج الورق والطلاء الكهربائي. البطانات مصنوعة من مجموعة متنوعة من المواد مع العديد من الأنواع ذاتية التشحيم لتحسين أداء صمام الفراشة.
مواد بناء صمامات الفراشة
صمامات الفراشة المعدنية
● الفولاذ المقاوم للصدأ
الفولاذ المقاوم للصدأ عبارة عن سبيكة فولاذية تحتوي على نسبة أعلى من الكروم (10.5-30%) وكميات ضئيلة من النيكل والموليبدينوم. يُعرف الفولاذ المقاوم للصدأ بقوته وصلابته العالية ومقاومته للتآكل والطقس. تُعزى مقاومة التآكل إلى محتواها من الكروم: حيث يتم تشكيل طبقة رقيقة من أكسيد الكروم الخاملة لمنع انتشار الأكسجين في الجزء الأكبر من المادة. عند تعرض السطح للتلف أو الخدش، يتم إصلاح طبقة أكسيد الكروم بمساعدة الأكسجين.
● الصلب الكربوني
الفولاذ الكربوني عبارة عن سبيكة فولاذية تحتوي على نسبة كربون أعلى تصل إلى 2.5%. يتمتع بخصائص ميكانيكية جيدة ويمكن استخدامه في التطبيقات التي لا توجد بها متطلبات خاصة. درجات الفولاذ الكربوني الشائعة المتاحة لصمامات الفراشة هي ASTM A216 WCB (درجة B المصبوبة الملحومة) وLCC (محتوى منخفض الكربون). يتم استخدام درجة WCB لتطبيقات درجات الحرارة العالية بينما يتم استخدام درجة LCC في درجات حرارة منخفضة. يتم إنتاج جسم الصمام وقرص صمامات الفراشة من خلال عملية صب الرمل.
● هاستيلوي
Hastelloy عبارة عن سبيكة مكونة من النيكل والكروم والموليبدينوم. لقد كانت أول سبيكة تم تصنيعها بواسطة شركة Haynes International, Inc. كما أنها تتمتع بقوة عالية، والتي يتم الحفاظ عليها في درجات حرارة عالية، كما أنها تتمتع بمقاومة ممتازة للتآكل والتكسير وعوامل الأكسدة والاختزال. يتم استخدامها لمعالجة أحماض النيتريك والهيدروكلوريك والكبريتيك في درجات حرارة معتدلة. تُستخدم صمامات الفراشة Hastelloy في تطبيقات درجات الحرارة والضغط المرتفعة والتآكل، والتي توجد في معالجة النفط والغاز وتوليد الطاقة.
صمامات فراشة بلاستيكية
● صمامات الفراشة من كلوريد البوليفينيل (PVC)
PVC عبارة عن مادة صلبة وصلبة تستخدم على نطاق واسع في الأنابيب والتجهيزات والصمامات. صمامات الفراشة البلاستيكية متينة ومقاومة للتآكل. وهي متوافقة في التعامل مع معظم المواد الكيميائية، باستثناء الهيدروكربونات والمركبات العطرية. فهي صحية وسهلة التنظيف والتركيب، مما يجعلها مناسبة لتجهيز الأغذية والمشروبات. كما أنها تستخدم في توزيع إمدادات المياه والري والسباكة ومعالجة المياه والصرف الصحي وغيرها.
● صمامات الفراشة المصنوعة من كلوريد البولي فينيل المكلور (CPVC)
يحتوي CPVC على نسبة كلور أعلى من PVC ويتم إنتاجه عن طريق تفاعل الكلورة الجذري الحر لـ PVC. إن تعديل مادة PVC يمكّنها من تحمل درجات حرارة أعلى تصل إلى 93.3 درجة وتصبح أكثر مرونة. ومع ذلك، فهي أكثر تكلفة مقارنة بالـ PVC. تُستخدم صمامات الفراشة CPVC في أنظمة توصيل مياه الشرب الباردة والساخنة، ومعالجة السوائل الصناعية، وحمامات السباحة، والنوافير، وغيرها.
● صمامات فراشة من مادة البولي بروبيلين (PP)
توفر صمامات الفراشة PP قوة ومتانة فائقة في البيئات القاسية. فهي مقاومة للتآكل والحشف الحيوي والأشعة فوق البنفسجية. إنها مناسبة للتعامل مع معظم المواد الكيميائية والعوامل المسببة للتآكل ولكنها تتمتع بتوافق انتقائي مع المواد العضوية والمذيبات. تُستخدم صمامات الفراشة PP في تربية الأحياء المائية ومعالجة المياه ومياه الصرف الصحي والتصنيع الكيميائي وغيرها. الحد الأقصى لدرجة حرارة التشغيل لصمامات الفراشة PP هي 80 درجة.
مصنعنا
لقد عمل مؤسسونا في صناعة الفولاذ المقاوم للصدأ لأكثر من 30 عامًا وقاموا بتصدير منتجات الفولاذ المقاوم للصدأ لأكثر من 15 عامًا. نقوم بالتصدير بشكل أساسي إلى أكثر من 30 دولة في أمريكا الشمالية وأمريكا الجنوبية وأوروبا وآسيا ودول أخرى. بالمثابرة والجهد، أصبحنا إحدى الشركات الرائدة في مجال تجهيزات الصمامات والفلانشات في الصين.
الأسئلة المطروحة
باعتبارها واحدة من الشركات الرائدة في تصنيع وتوريد صمامات الفراشة في الصين، نرحب بكم ترحيبًا حارًا لشراء صمام الفراشة المخفض من مصنعنا. جميع منتجاتنا ذات جودة عالية وأسعار تنافسية. اتصل بنا للحصول على الاقتباس.
